基板実装の現場で「ブリッジが発生する」「はんだボールが出てしまう」といった印刷不良の相談は、メタルマスクメーカーに寄せられるものの中でも特に多いテーマです。
原因は印刷機の条件やはんだペースト側にもありますが、メタルマスクの開口・板厚・表面処理を見直すだけで改善するケースは少なくありません。
この記事では、当社に相談の多い不良を順に取り上げ、マスク側でまず検討する対策を整理します。
目次
1. 相談の多い不良は「ブリッジ」「はんだボール」「チップ立ち」「抜け不良」
当社にお客様から相談される印刷不良を多い順に並べると、次のようになります。
- ブリッジ（隣の電極とはんだがつながる）
- はんだボール（パッドの外に小さなはんだの玉ができる）
- チップ立ち（部品が片側に引かれて立ち上がる。マンハッタン現象）
- 抜け不良・かすれ（はんだが開口から抜けきらず、印刷量が足りない）
いずれも、マスク側では「開口の形・大きさ」「板厚」「表面処理」の3つの手段で対策します。
2. 不良別：原因と、メタルマスク側でまず検討する対策
2-1. ブリッジ
- 主な原因：狭ピッチで開口同士の間隔が足りない／はんだ量が多い／印刷ずれ

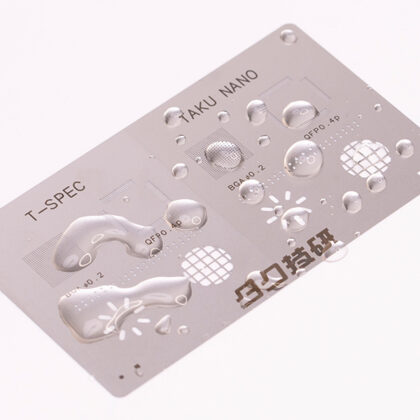

- マスク側の対策：開口修正（開口を内側に縮める・形状を変える）→ 板厚調整（薄くしてはんだ量を減らす）→ 撥水処理（TAKU-NANO）で印刷形状を安定させる
2-2. はんだボール
- 主な原因：はんだ量が多い／はんだの印刷にニジミがある
- マスク側の対策：板厚調整および開口設計の見直し → 局所的にはんだ量を減らしたい箇所はハーフエッチングで対応
2-3. チップ立ち（マンハッタン現象）
- 主な原因：部品の両端ではんだ量がアンバランスになり、溶融時の表面張力で片側に引かれる
- マスク側の対策：開口編集で両端のはんだ量のバランスを調整する。ホームベース型やM字型に編集するなどの方法があります
2-4. 抜け不良・かすれ
- 主な原因：開口内壁にはんだが付着して抜けきらない／開口が小さく板厚が厚い（アスペクト比）
- マスク側の対策：開口編集、もしくは撥水処理（TAKU-NANO）の採用
3. 対策の早見表
| 不良 | 第一に検討 | 次に検討 |
|---|---|---|
| ブリッジ | 開口修正 | 板厚調整 → 撥水処理（TAKU-NANO） |
| はんだボール | 板厚調整・開口設計の見直し | 局所的にハーフエッチング |
| チップ立ち | 開口編集（ホームベース型・M字型など） | 板厚調整 |
| 抜け不良・かすれ | 開口編集 | 撥水処理（TAKU-NANO） |
4. 「開口修正」とは何をするのか
マスクの開口は、基板のパッドと同じ形・同じ大きさで作るとは限りません。パッドより内側に縮める、形状を変えるなど、はんだの抜ける量と印刷形状を整えて、極力実装不良が出ないよう調整するのが開口修正（開口編集）の目的です。
当社では、これまでの開口編集の成功例をもとに、お客様の基板データを見ながらこちらから開口内容のご提案も可能です。
板厚は120μmを基本に、搭載部品に合わせてご提案しています。
事例：0603チップのチップ立ち
- 症状：0603サイズのチップ部品でチップ立ちが発生
- 対策：開口修正で開口面積を減らし、板厚を120μmから100μmに変更
- 結果：チップ立ちが解消
5. ご相談の流れ
- 基板のガーバーデータ一式および部品のデータシートをお送りください
- 現在お使いのマスクデータと、困っている症状（どの部品で／どんな不良が出るか）をお知らせいただければ、原因の切り分けからご相談にのらせていただきます
- 通常納期は中2〜3日程度。お急ぎの場合はご相談ください
6. よくある質問
- メタルマスクを作り直すことで改善しますか？ → 改善できるケースもございますので、まずはお悩みの症状をご相談ください
- 印刷機やはんだ側の問題かもしれませんが、相談にのっていただけますか？ → もちろんです。その可能性も含めて切り分けさせていただきます。マスク側で解決できない場合は、その旨をお伝えします
- ハーフエッチングの注意点は？ → 段差となるためスキージの消耗が早くなります。また、ハーフエッチング箇所は表面が荒れるため、はんだが残りやすくなります
7. ご相談について
「ブリッジが発生する」「はんだボールが出てしまう」といった症状の段階でご相談ください。
